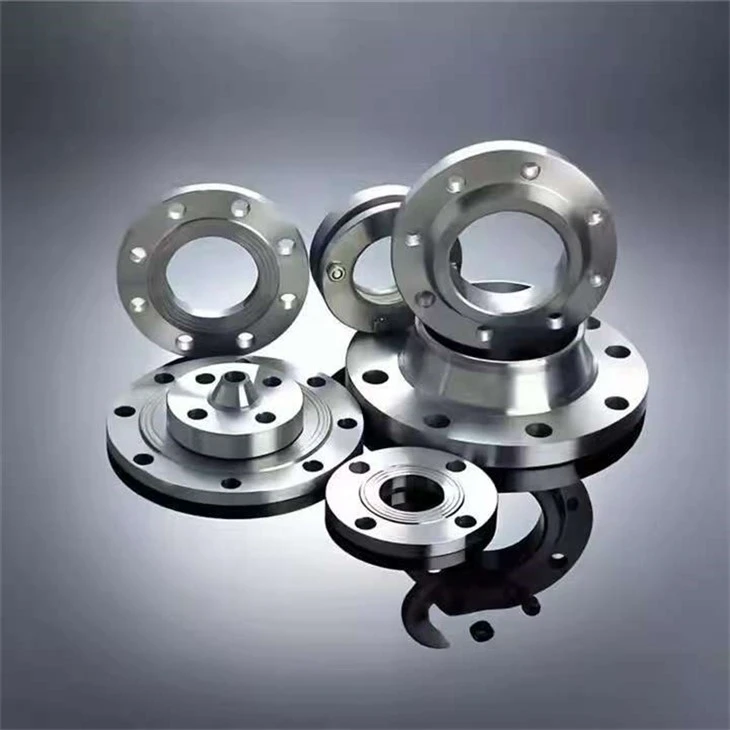

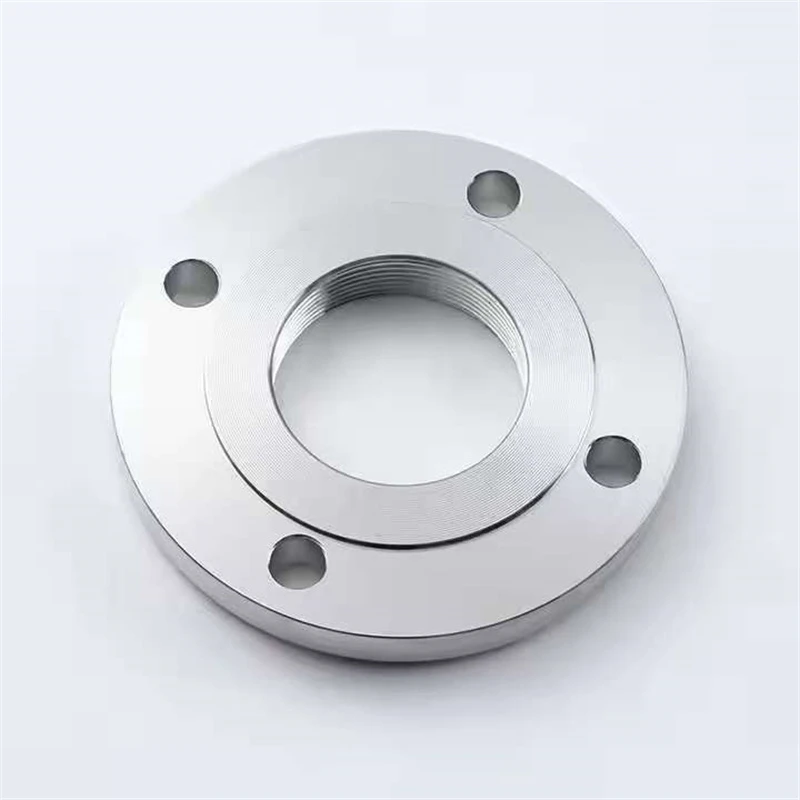

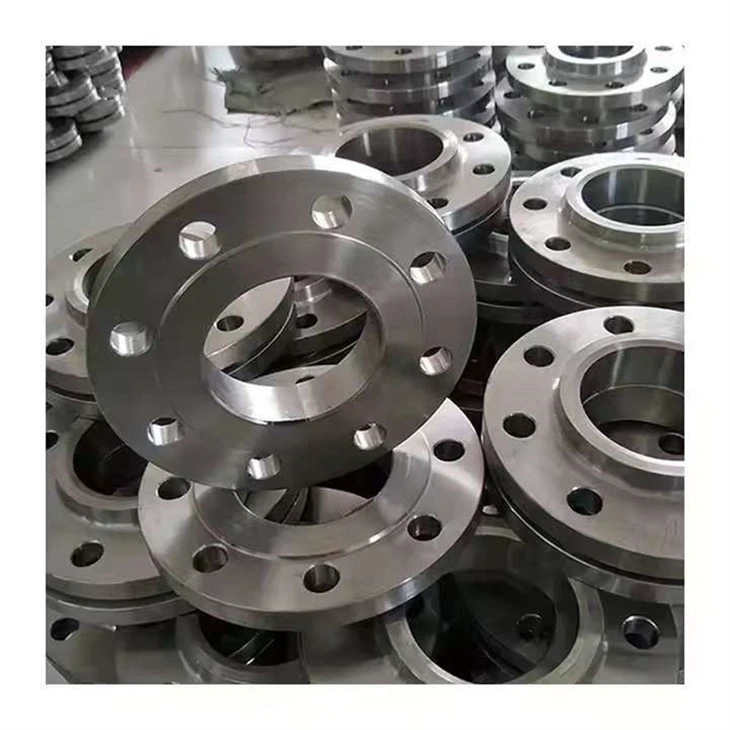

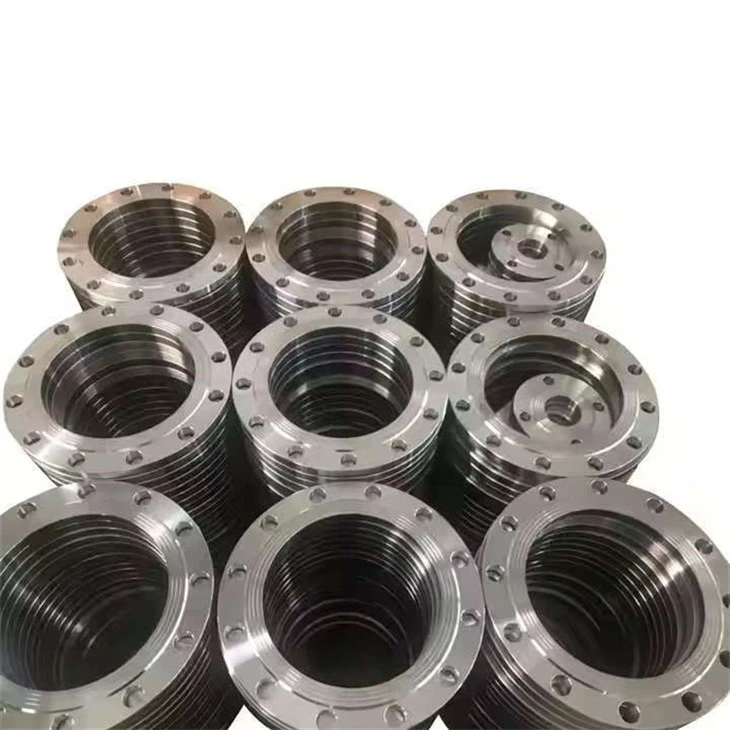

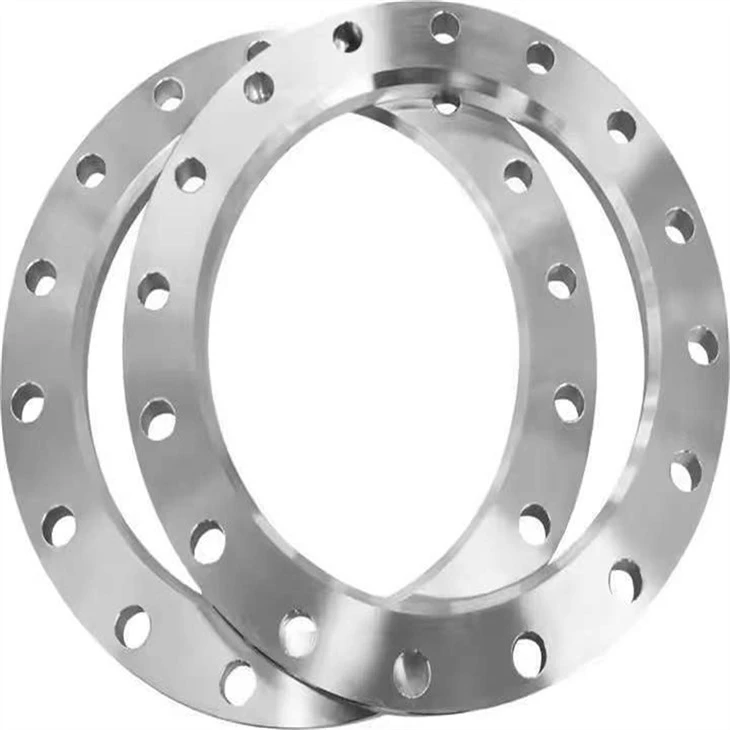

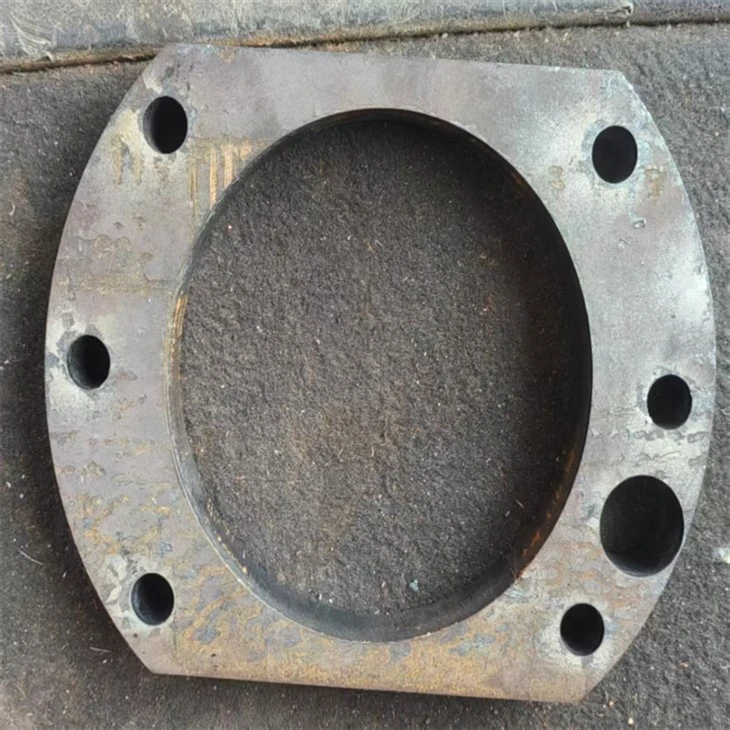

Brida de canonada d'acer inoxidable
Visió general del producte
Una brida de canonada d'acer inoxidable és un anell forjat o fos que s'utilitza per connectar seccions de canonades, vàlvules o bombes dins de les classes de pressió definides.
Especificacions tècniques
|
Categoria de paràmetres |
Paràmetre tècnic |
Especificació/Valor típic |
|
General |
Nom del producte |
Brida de canonada d'acer inoxidable |
|
Estàndard de fabricació |
ASME B16.5 / ASTM A182 |
|
|
Mida i estructura |
Diàmetre nominal (NPS) |
2" (DN50) |
|
Tipus de brida |
Coll de soldadura (WN) |
|
|
Tipus de cara |
Cara aixecada (RF) |
|
|
Diàmetre exterior (D) |
150 mm (6,00") |
|
|
Gruix (t) |
17,5 mm (0,69") |
|
|
Diàmetre del nucli (X) |
84 mm (3,31") |
|
|
Diàmetre del forat (B) |
52,5 mm (2,07") |
|
|
Longitud a través del nucli (Y) |
68 mm (2,69") |
|
|
Dades de bolt |
Nombre de forats de cargols |
4 forats |
|
Diàmetre del forat del cargol |
19 mm (0,75") |
|
|
Diàmetre del cercle de cargols (BCD/W) |
120,7 mm (4,75") |
|
|
Alineació del forat / excentricitat |
Menor o igual a 0,8 mm |
|
|
Classificació de pressió |
Classe de pressió |
Classe 150 |
|
Pressió màxima de treball |
19,0 bar (275 psi) @ 38 graus |
|
|
Propietats dels materials |
Grau del material |
ASTM A182 F316 / F316L |
|
Resistència a la tracció |
Superior o igual a 485 MPa (70 ksi) |
|
|
Límit de rendiment |
Superior o igual a 170 MPa (25 ksi) |
|
|
Duresa |
Menor o igual a 187 HBW |
|
|
Superfície i segellat |
RF enfront de la rugositat |
3,2-6,3 μm (125-250 AARH) |
|
Inspecció |
NDT (prova no-destructiva) |
UT / PT |

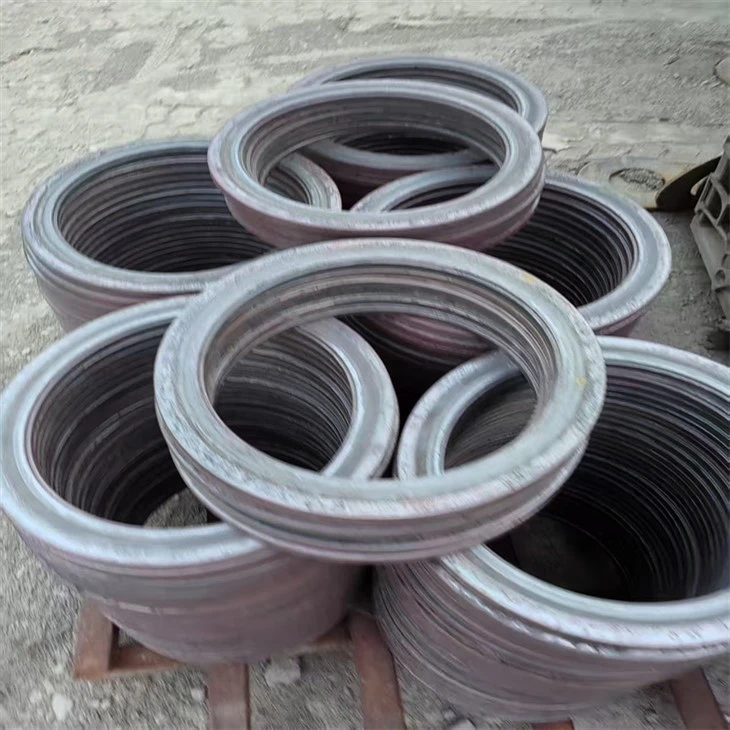

Fabricació i capacitat
Procés de producció
Forja:Les palanxes escalfades per inducció-se sotmeten a forja de matriu multi-direccional per millorar el flux intern i la densitat del gra.
Tractament tèrmic:El recuit de la solució a 1040 graus - 1150 grau seguit de l'extinció d'aigua forma una microestructura austenítica.
Mecanitzat CNC:Torns CNC i trepants multi-eixos segellen cares i forats de cargols segons les toleràncies del dibuix.
Dades de capacitat
Capacitat anual:18.000 tones mètriques anuals
Zona d'instal·lacions:25.500 metres quadrats
Equips de forja:2 línies automatitzades (premses hidràuliques 1600T i 4000T)
Equip de mecanitzat:42 Torns CNC, freses i centres de perforació d'indexació
Infraestructura de prova:Laboratori de-casa amb espectròmetres (PMI), detectors de defecte UT i provadors de tracció
Compliment i Certificació
|
Certificació / Estàndard |
Àmbit de compliment |
|
ISO 9001 |
Sistema de gestió de la qualitat i consistència en la producció |
|
PED 2014/68/UE |
Compliment de seguretat dels equips a pressió per als mercats de la UE |
|
CA 10204 3.1 |
Traçabilitat del material i certificats d'inspecció |
|
ISO 14001 i 45001 |
Gestió ambiental i de seguretat i salut laboral |
|
TÜV / Lloyd's Register |
Informes d'auditoria de fàbrica de tercers-i d'aprovació de productes |
|
ASTM A262 |
Verificació de la resistència a la corrosió per a acer inoxidable |
Inspecció i proves
Inspecció per ultrasons
Les proves volumètriques identifiquen defectes sub-superfícies per sota del 0,5% segons criteris d'acceptació.
Verificació de la rugositat superficial
Els perfilòmetres confirmen que els acabats de 3,2-6,3 µm compleixen els criteris de segellat ASME B16.5.
Control dimensional
La indexació CMM limita l'excentricitat del forat{0}}del cargol a Inferior o igual a 0,8 mm per al compliment de la disposició estàndard.
Identificació positiva del material (PMI)
La verificació d'aliatge XRF confirma la composició química i la conformitat del grau.
Assaig de corrosió intergranular
Les avaluacions pràctiques estàndard ASTM A262 confirmen l'eficàcia del recuit de la solució i el compliment de l'estructura del gra.
Prova hidrostàtica
Les verificacions de contenció de pressió confirmen la integritat estructural sota càrregues de prova estàndard.
Aplicacions industrials
|
Camp d'aplicació |
Ús típic |
Beneficis clau |
|
Indústria petroquímica |
Connexió de canonades de refineries d'alta pressió i sistemes de destil·lació |
Resistència a la corrosió sota hidrocarburs d'alta pressió- |
|
Tractament de l'aigua |
Unió de canonades dessalinitzadores i sistemes de bombeig{0}}d'alt cabal |
Resistència a l'oxidació en aigua-de gran flux |
|
Aliments i begudes |
Connexió de línies de processament sanitari i dipòsits d'emmagatzematge/mescla |
Acabat superficial conforme a les normes sanitàries |
|
Enginyeria Marina |
Assegurar plataformes marítimes i canonades de refrigeració d'aigua de mar |
Resistència a la corrosió de picats i esquerdes de clorur |
|
Generació d'energia |
Connexió de línies de turbines de vapor i sistemes d'aigua d'alimentació de calderes |
S'utilitza en condicions d'alta temperatura i pressió |
Cadena de subministrament i logística
Embalatge d'exportació
Caixes de fusta aptes per al mar amb un embolcall intern de-barrera d'humitat que compleix els estàndards d'enviament internacionals.
01
Inventari de matèries primeres
L'estoc estàndard de seguretat de palanques de forja protegeix els programes de producció contra la volatilitat del-temps d'execució.
02
Compliment duaner
La documentació completa d'exportació coincideix amb els requisits reglamentaris per al despatx de duanes als ports globals.
03
Seguiment-en temps real
Els sistemes logístics integrats proporcionen un seguiment transparent de les fites des de l'enviament fins al lliurament.
04
Opcions d'enviament flexibles
Les associacions establertes donen suport a diferents requisits de transport de mercaderies LCL, FCL i aeri.
05
Preguntes freqüents
P: Podeu proporcionar certificats de prova de molí segons EN 10204 3.1?
R: Sí, els certificats de prova de materials originals que especifiquen la composició química i les propietats mecàniques acompanyen cada enviament.
P: Quin és el termini de lliurament típic per a una comanda de contenidor estàndard de 20 peus?
R: La producció i l'envasament requereixen generalment de 30 a 45 dies, depenent de la barreja de mida específica.
P: Accepteu les inspeccions-de tercers per part de SGS o BV a la vostra fàbrica?
R: Donem cabuda a inspectors externs per a controls dimensionals, avaluacions visuals i proves de testimonis materials.
P: Com protegiu les cares aixecades dels danys durant el trànsit internacional?
R: Les cares de segellat reben un recobriment d'oli-preventiu contra l'òxid i tapes de plàstic-resistents abans d'embalar-les a les caixes de fusta.
P: Podeu fabricar dimensions no-estàndards basades en dibuixos tècnics personalitzats?
R: El nostre equip d'enginyeria revisa els plànols personalitzats per adaptar-se als requisits específics de tolerància i perfil de mecanitzat.
P: Quins mètodes de marcatge s'utilitzen per a la mida, la classificació de pressió i els números de calor?
R: Les brides se sotmeten a un segell clar i permanent de baixa tensió-al llarg del perfil de la vora exterior segons els criteris ASME.
P: Els colls de soldadura estan pre-bisellats per a gruixos de programació específics com Schedule 40S?
R: Sí, mecanitzem els extrems de soldadura perquè coincideixi amb el vostre calendari de gruix de paret de canonada especificat.
